Antenne GNSS, GPS, Galileo, ALS162, DCF77
Antennes et accessoires pour serveur de temps
Pour une maîtrise et une qualité parfaite, Bodet conçoit ses propres antennes et utilise des modules de réception de leaders tels qu’UBlox. La forme de nos antennes est spécifiquement étudiée pour optimiser la réception du signal et assurer une excellente résistance aux conditions climatiques
Antenne GNSS ou antenne Radio ?
Les avantages de l'antenne GNSS :
- Assure une couverture mondiale
- Garantit une stabilité et une précision du signal horaire
- Synchronise nos horloges, nos horloges mères et nos serveurs temps
Les avantages de l'antenne radio :
- Facilite l'installation grâce à une antenne positionnée à l'intérieur du bâtiment
- Plus économique que l'antenne GNSS
Antennes Satellites
Bodet propose 4 types d’antennes : Antenne mono constellation (GPS ou Galileo ou GLONASS), Antenne multi constellation GNSS et une interface GNSS.
| Type | Signaux | Usage | Installation | Options | Fonctions avancées |
|---|---|---|---|---|---|
 Antenne Mono constellation |
GPS ou Galileo ou GLONASS | Synchronisation avec faible contrainte de timing (Milliseconde) | Extérieur (toit). Indice de protection IP67, IK04 |
Parafoudre | / |
 Antenne Multi constellation |
GPS, Galileo, BeiDou, GLONASS | Synchronisation forte contrainte de timing (Nanoseconde) | Extérieur (toit). Indice de protection IP67, IK04 |
Parafoudre | / |
 Antenne Multi constellation |
GPS, Galileo, BeiDou, GLONASS | Synchronisation forte contrainte de timing (Nanoseconde) | Extérieur (toit). Indice de protection IP67, IK04 |
Parafoudre | Anti Jamming Anti Spoofing |
 Interface Multi Constellation |
GPS, Galileo, BeiDou, GLONASS | Synchronisation par antenne client existante | Intérieur (local technique). Indice de protection IP41 |
/ | / |
Quelle antenne satellite choisir ?
Nos antennes mono-constellation reçoivent les signaux d’une constellation (GPS ou Galileo ou GLONASS) dans un large spectre (couverture omnidirectionnelle dans l’espace). Leurs installations sont simples et suffisent pour des applications non critiques ou sensibles.
Si la référence horaire est une donnée sensible pour le bon fonctionnement de votre infrastructure (finance, transport, vidéo-surveillance, contrôle d’accès, etc), vous devez envisager une solution plus complète et performante.
Nos antennes multi-constellation peuvent recevoir des signaux de plusieurs systèmes de positionnement offrant ainsi une meilleure précision. De plus, la combinaison des signaux de plusieurs constellations permet de maintenir une meilleure disponibilité du signal, même dans des conditions de visibilité limitées ou en présence d’obstacles, par exemple dans un environnement urbain.
Enfin, dans le cadre des applications critiques, une antenne multi-constellation résistante aux brouillages et aux leurrages contribue au maintien de l’intégrité du signal horaire. En effet, des interférences sont possibles, qu’elles soient involontaires en provenance d'autres émetteurs comme les tours de communication, ou intentionnelles par des systèmes de «brouilleurs» illégaux. Ces interférences peuvent ainsi perturber la réception du signal satellite. Cette antenne spécialement conçue contre ces interférences vous permet de garantir une synchronisation horaire optimale en évitant les interférences.
Antenne Radio
Bodet propose 2 types d'antennes: Antenne ALS162 (Emetteur Français), Antenne DCF77 (Emetteur Allemand)
| Type | Signaux | Usage | Installation |
|---|---|---|---|
 Antenne ALS |
ALS162 | Synchronisation avec faible contrainte de timing (Milliseconde) | Intérieur ou extérieur. Indice de protection IP53, IK04 |
Antenne DCF |
DCF77 | Synchronisation avec faible contrainte de timing (Milliseconde) | Intérieur ou extérieur. Indice de protection IP53, IK04 |
Phénomène de Rollover GPS
Qu’est-ce que le rollover GPS ?
Le calcul de la date GPS dans un module GPS est réalisé sur une base de données envoyée par les satellites GPS et appelée « week number ».
Le « week number » représente le nombre de semaines écoulées depuis le 6 janvier 1980 (origine du temps GPS). Cette donnée permet à un module GPS de calculer son calendrier UTC. Le « week number » est codée sur 10 bits ce qui représente au maximum 1024 semaines. Toutes les 19,6* années le rollover est inévitable.
* 19,6 = 1024/52
Quels impacts sur vos produits ?
Certains des produits Bodet distribuant l’heure (ex. : horloge mère Sigma) vont être concernés et ne seront plus à la bonne date. Le rollover entrainera des perturbations sur les changements d’heure et de saisons.
Quand vais-je être concerné par le rollover ?
Vous possédez une antenne GPS Bodet avec l’une des références suivantes :
- 907030 ANTENNE GPS AV SUPPORT ROTULE
- 907032 ANTENNE GPS SANS SUPPORT 20M
- 907033 ANT GPS + CONNECTEUR SS SUP.10M
- 907035 ANTENNE GPS 2 AVEC CABLE 20M
- 907036 ANT GPS 4 BOIT. NOIR + CABLE 2M
- 907037 ANT GPS 4 AVEC CABLE 20M
- 907042 ANT GPS 5 AVEC CABLE 20M
Votre commande est antérieure au 31/08/2015
- Date du Rollover : Octobre 2018
- Vous pouvez commander notre nouvelle antenne GPS : 907047 ANTENNE GPS 6 CABLE 20M.
Votre commande est ultérieure au 01/09/2015
- Date du Rollover : Aout 2030
- Cas 1
Vous pouvez conserver votre antenne mais vous devrez ajouter notre interface Rollover en commandant la référence : 408203 INTERFACE ROLLOVER GPS. - Cas 2
Vous pouvez commander notre nouvelle antenne GPS : 907047 ANTENNE GPS 6 CABLE 20M.
Vous possédez une antenne GPS-DCF avec l’une des références suivantes :
- 907038 ANT GPS-DCF PROG CABLE 20M
- 907039 ANT GPS-DCF UTC CABLE 20M
Votre commande est antérieure au 31/12/2015
- Date du Rollover : avril 2019
- Cas 1
Vous pouvez commander notre nouvelle antenne GPS-DCF : 907048 ANTENNE GPS-DCF 6 PROG. - Cas 2
Vous pouvez commander notre nouvelle antenne GPS/DCF : 907049 ANTENNE GPS-DCF 6 UTC.
Votre commande est comprise entre le 01/01/2016 et le 31/10/2017
- Date du Rollover : avril 2019
- Nos antennes étant sous garantie lors du problème rencontré, Bodet vous enverra la nouvelle antenne GPS-DCF. Pour la recevoir, nous vous invitons à contacter notre service commercial.

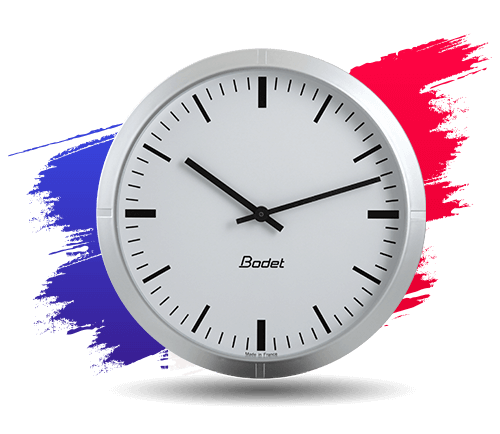

Le temps légal Français
Par le décret de Mars 2017, l’heure légale est délivrée par l’Observatoire de Paris et diffusée par l’émetteur ALS162. Avec son système de réception radio, Bodet vous propose des serveurs temps synchronisés sur l’heure légale Française, vous assurant ainsi une heure de référence officielle.
